對空情報雷達站電磁環境防護要求(GB 13618-92)

2006/9/16 20:50:00

對空情報雷達站電磁環境防護要求

1 主題內容與適用范圍

    本標準規定了對空情報雷達站對高壓架空輸電線路、變電站、鐵路、汽車公路和工、科、醫射頻設備等電磁輻射的防護要求，并規定了對空情報雷達站和其他無線電業務之間協調的依據。
    本標準適用于工作頻率為80～3000MHz頻段內的對空情報雷達站。

2 術語

2.1 對空情報雷達站 air defense surveillance radar station
    對空情報雷達站由對空情報雷達、詢問機以及附屬設備等組成，在防空和空中交通管制系統中，用來搜索、監視和識別空中目標，測定其坐標。對空情報雷達一般包括警戒、引導、測高、目標指示、航管雷達等。
2.2 雷達站電磁環境 radar station electromagnetic environment
    雷達站周?chē)�，自然和人為的各種電磁輻射在雷達工作頻段內的電磁能量、時間及空間分布的總體。
2.3 最大容許干擾電壓 maximum permitted interference voltage
    在不能完全避免有害干擾的條件下，根據干擾防護準則確定的雷達接收機輸入端容許的最大干擾電壓。
2.4 最大容許干擾場強 maximum permitted interference field strengrh
    雷達接收機輸入端干擾電壓為最大容許值時，在雷達天線中心高度處的干擾場強。
2.5 雷達站防護間距 radar station protection distance
    能滿足干擾防護準則要求的雷達天線與各干擾源之間的最小間隔距離。
2.6 干擾時間 interference duration
    雷達接收機輸入端干擾電壓超過最大容許值的持續時間。
2.7 電磁障礙物 electromagnetic obstacle
    能對雷達所輻射的高頻電磁波產生遮蔽和干擾影響的設施，統稱電磁障礙物。

3 干擾防護準則

3.1 對空情報雷達在有源干擾不可避免的條件下，容許有不大于5%的探測距離損失。
3.1.1 對白噪聲干擾，雷達接收機輸入端的最大容許干擾電壓為：

         (1)

式中：Ujfmax---接收機輸入端最大容許干擾電壓有效值，μV；
      Unf---等效到接收機輸入端的系統噪聲電壓有效值，μV。取值見表1。

表1 接收機輸入端等效噪聲電壓

3.1.2 對不同性質的隨機高頻脈沖干擾，在雷達接收機輸入端的最大容許干擾電壓為：

         (2)

式中：C -- 相對于白噪聲最大容許干擾電壓的增量系數，取值見表2。

表2 不同性質隨機高頻脈沖干擾的增量系數

3.1.3 對接收機通頻帶以外的調幅、調頻干擾信號，在雷達接收機輸入端的最大容許干擾電壓。
3.1.3.1 接收機輸入端對通頻帶外鄰頻干擾信號的最大容許干擾電壓為：

         (3)

式中：Uip△fmax---接收機通頻帶外的最大容許干擾電壓峰值，dB(μV)；
      Ujpmax---接收機通頻帶內最大容許干擾電壓峰值，取值見表3；
      K△f---干擾信號頻率偏離接收機工作頻率△f時的接收機帶外抑制系數，dB，取值見表4。

表3 接收機通頻帶內最大容許干擾電壓

表4 接收機帶外抑制系數

3.1.3.2 干擾信號頻率fj滿足(4)式條件時，在雷達接收機輸入端的干擾電壓應小于85dB(μV)。

         (4)

式中：fj---干擾信號頻率，MHz；
      n---本振頻率的諧波次數，正整數1，2，3；
      fLO---接收機本振頻率，MHz；
      fI---接收機中頻頻率，MHz；
      m---干擾頻率的諧波次數，正整數1，2，3。

3.1.3.3 如果有兩上或兩個以上的干擾信號同時進入雷達接收機輸入端，其頻率滿足產生二、三階互調干擾條件時，其中一個干擾信號的電壓應低于60dB(μV)。
3.1.3.4 在雷達接收機高放通帶外,干擾信號頻率不滿足(4)式和互調干擾條件時,干擾信號電壓應小于110dB(μV)。
3.2 電磁障礙物對雷達探測距離影響的損失，不超過探測距離的5%。
3.3 一次連接干擾時間不超過10s、兩次干擾的間隔時間不少于10s、每小時累計干擾時間不超過工作時間的5%。

4 防護間距

    對空情報雷達站對各種干擾源的防護間距見表5。

表5 防護間距

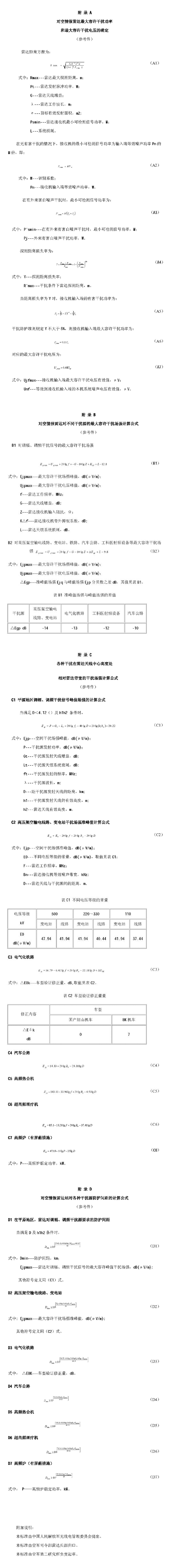

    注：a.特殊情況下，按干擾防護準則的要求，參照有關附錄進行測算。
        b.雷達對調幅、調頻信號發送設備的防護間距按有關附錄中的方法計算。
